As bombas de diafragma são amplamente utilizadas em processos industriais que envolvem a transferência de líquidos com características desafiadoras, como produtos químicos agressivos, fluidos viscosos ou líquidos sensíveis à contaminação. Em muitos desses cenários, a tecnologia de bombeamento precisa garantir segurança operacional, confiabilidade e estabilidade ao longo do processo.
Historicamente, as bombas pneumáticas de duplo diafragma (AODD) tornaram-se uma das soluções mais utilizadas nessas aplicações. Esse tipo de bomba utiliza ar comprimido como fonte de energia para movimentar os diafragmas internos, criando ciclos alternados de sucção e descarga do fluido. Essa tecnologia se destaca pela robustez e pela capacidade de operar com fluidos variados, inclusive aqueles com partículas sólidas ou propriedades químicas agressivas.
No entanto, nem todos os ambientes industriais possuem infraestrutura de ar comprimido disponível. Em instalações menores, sistemas descentralizados ou operações temporárias, a ausência de compressores ou de rede de ar pode se tornar uma limitação operacional.

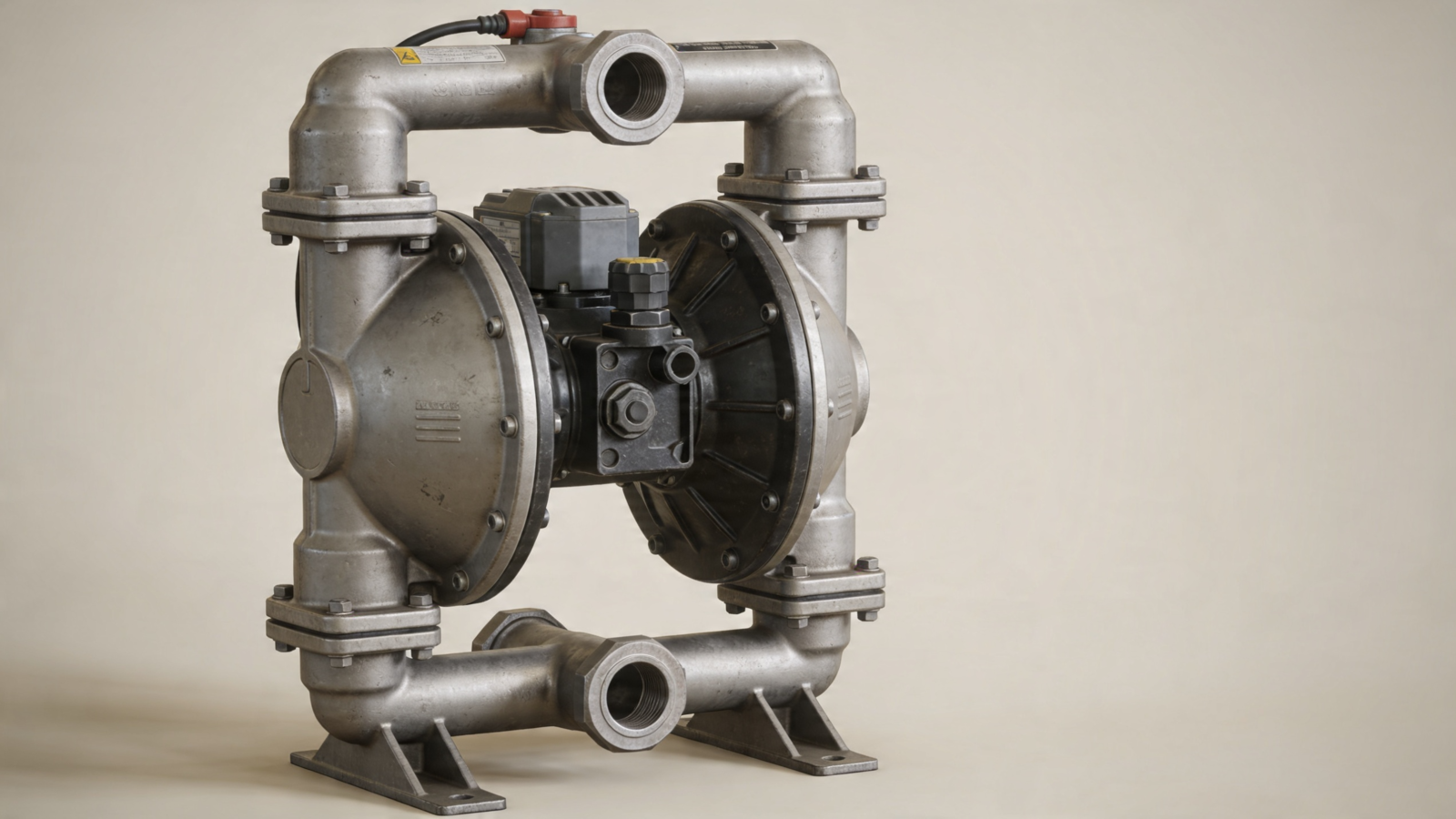

Nesses casos, a bomba elétrica de diafragma surge como uma alternativa viável, mantendo o mesmo princípio de bombeamento por diafragma, mas utilizando um motor elétrico como fonte de energia para movimentar o mecanismo interno.
Compreender como funcionam as bombas de diafragma e quais são as diferenças entre os sistemas pneumáticos e elétricos é essencial para escolher a tecnologia mais adequada para cada processo industrial.
Voce vera neste artigo:
•O que são bombas de diafragma e como funcionam
•Diferença entre bomba pneumática e bomba elétrica de diafragma
•Quando a bomba elétrica de diafragma se torna a melhor alternativa
•Pontos a considerar ao escolher entre bomba elétrica e pneumática
•Conclusão
O que são bombas de diafragma e como funcionam
As bombas de diafragma pertencem à categoria das bombas de deslocamento positivo, nas quais o fluido é movimentado por meio da variação de volume dentro da câmara de bombeamento. Esse processo ocorre através do movimento alternado de um diafragma flexível, que atua como uma membrana responsável por gerar ciclos sucessivos de sucção e descarga do fluido.
Durante o funcionamento da bomba, o diafragma se desloca para trás e aumenta o volume da câmara interna, criando uma região de baixa pressão. Esse diferencial de pressão faz com que o fluido seja puxado para dentro da bomba por meio da válvula de entrada. Em seguida, o diafragma avança novamente, reduzindo o volume da câmara e empurrando o líquido para fora através da válvula de saída. Esse movimento alternado gera o ciclo contínuo de bombeamento característico desse tipo de equipamento.
Fonte: https://savree.com/pt/enciclopedia/bomba-de-diafragma/
Uma característica importante das bombas de diafragma é a presença de válvulas de retenção internas, responsáveis por garantir que o fluido se mova apenas em um sentido ao longo do processo. Essas válvulas se abrem e se fecham automaticamente conforme a variação de pressão dentro da bomba, direcionando corretamente o fluxo durante as etapas de sucção e descarga.
Esse princípio de funcionamento permite que as bombas de diafragma operem com uma ampla variedade de fluidos industriais, incluindo líquidos viscosos, produtos químicos agressivos ou misturas contendo partículas sólidas em suspensão. A construção do equipamento e a seleção adequada de materiais tornam possível adaptar o sistema a diferentes condições de processo.
Diferença entre bomba pneumática e bomba elétrica de diafragma
Acionamento por ar comprimido
Nas bombas pneumáticas de duplo diafragma, o movimento dos diafragmas é gerado pela pressão do ar comprimido. Nesse sistema, o ar é direcionado alternadamente para cada lado do conjunto de diafragmas por meio de uma válvula distribuidora, criando ciclos repetitivos de expansão e compressão das câmaras internas da bomba.
Esse mecanismo faz com que um dos diafragmas realize a etapa de sucção enquanto o outro executa simultaneamente a etapa de descarga. À medida que o ciclo se inverte, as funções das câmaras também se alternam, permitindo a continuidade do bombeamento.
Por depender diretamente do fornecimento de ar comprimido, esse tipo de bomba é frequentemente utilizado em instalações industriais que já possuem infraestrutura pneumática consolidada, como linhas de produção químicas, plantas de tratamento e sistemas industriais automatizados.
Acionamento por motor elétrico
Na bomba elétrica de diafragma, o princípio hidráulico permanece o mesmo: o bombeamento ocorre por meio do movimento alternado do diafragma que cria ciclos sucessivos de sucção e descarga do fluido. A principal diferença está na fonte de energia que gera esse movimento.
Em vez de utilizar ar comprimido, a bomba elétrica de diafragma utiliza um motor elétrico acoplado a um mecanismo mecânico de acionamento, que converte o movimento rotativo do motor em um movimento alternado responsável por movimentar o diafragma.
Esse sistema permite que a bomba execute o mesmo ciclo hidráulico característico das bombas de diafragma. Quando o diafragma recua, ocorre a sucção do fluido para dentro da câmara de bombeamento. Quando avança, o fluido é pressurizado e empurrado para a linha de descarga. Esse movimento alternado gera o fluxo do líquido dentro do sistema.
Fonte: https://www.mecanicaindustrial.com.br/bomba-de-diafragma/
A principal vantagem desse tipo de acionamento é que ele dispensa a necessidade de infraestrutura pneumática, permitindo que o equipamento seja instalado em locais onde apenas a rede elétrica está disponível.
Quando a bomba elétrica de diafragma se torna a melhor alternativa
Locais sem infraestrutura de ar comprimido
Em muitas instalações industriais, especialmente em operações menores ou sistemas descentralizados, não existe uma rede de ar comprimido disponível. A instalação de compressores, linhas de distribuição e sistemas de tratamento de ar pode representar um investimento significativo.
Nesses casos, a bomba elétrica de diafragma pode se tornar uma alternativa mais simples de implementar, já que utiliza apenas energia elétrica para operar. Isso permite integrar o sistema de bombeamento diretamente à infraestrutura elétrica existente no local.
Limitações logísticas ou operacionais
Outra situação em que a bomba elétrica de diafragma pode ser vantajosa ocorre em aplicações móveis ou temporárias. Em operações industriais que exigem deslocamento frequente de equipamentos ou instalação provisória de sistemas de bombeamento, a ausência de uma rede pneumática pode limitar o uso de bombas acionadas por ar.
Nesses cenários, a utilização de um equipamento elétrico facilita a implementação do sistema, reduzindo a necessidade de infraestrutura adicional e simplificando a instalação.
Operações em áreas remotas
Processos industriais realizados em locais afastados ou operações em campo também podem enfrentar limitações relacionadas ao fornecimento de ar comprimido. Em muitos desses ambientes, é mais simples disponibilizar energia elétrica por meio de geradores ou redes locais do que instalar um sistema pneumático completo.
Nessas condições, a bomba elétrica de diafragma permite manter o princípio de bombeamento por deslocamento positivo sem depender de compressores ou sistemas de distribuição de ar.
Pontos a considerar ao escolher entre bomba elétrica e pneumática
A escolha entre uma bomba pneumática e uma bomba elétrica de diafragma depende de diversos fatores técnicos relacionados às condições de operação do sistema.
Um dos primeiros aspectos a considerar é a infraestrutura disponível no local. Em plantas industriais que já possuem rede de ar comprimido, a bomba pneumática pode se integrar naturalmente ao sistema existente. Por outro lado, quando apenas a rede elétrica está disponível, a solução elétrica pode ser mais prática.
Também é importante avaliar as características do fluido bombeado, como viscosidade, presença de partículas sólidas e compatibilidade química com os materiais da bomba. Esses fatores influenciam diretamente o desempenho e a durabilidade do equipamento.
As condições ambientais e de segurança também devem ser consideradas. Determinados ambientes industriais exigem soluções específicas para garantir operação segura, especialmente quando se trata de produtos químicos agressivos ou processos críticos.
Por fim, o nível de controle e estabilidade desejado no processo pode influenciar a escolha da tecnologia. Cada sistema possui características operacionais próprias, e a seleção correta depende da análise das necessidades específicas da aplicação.
Conclusão
As bombas de diafragma desempenham um papel importante em diversos processos industriais que exigem a transferência segura e eficiente de líquidos com diferentes características físicas e químicas.
Tradicionalmente, as bombas pneumáticas de duplo diafragma são amplamente utilizadas em ambientes industriais que possuem infraestrutura de ar comprimido, oferecendo robustez e confiabilidade no bombeamento.
No entanto, quando essa infraestrutura não está disponível, a bomba elétrica de diafragma surge como uma alternativa viável. Ao utilizar um motor elétrico para acionar o mecanismo de bombeamento, esse tipo de equipamento permite manter o mesmo princípio hidráulico de deslocamento positivo sem depender de sistemas pneumáticos.
Avaliar corretamente as condições do processo, incluindo infraestrutura disponível, características do fluido e exigências operacionais, é essencial para escolher a tecnologia mais adequada para cada aplicação.
