A bomba submersa é uma variação construtiva da bomba centrífuga projetada para operar com o conjunto hidráulico e o motor instalados abaixo do nível do líquido. Essa característica altera de forma significativa as condições hidráulicas do sistema, impactando diretamente fatores críticos como perdas de sucção, NPSH disponível e risco de cavitação.
Ao longo do conteúdo, exploramos três ideias centrais: a redução das perdas de sucção, o aumento do NPSH disponível e a melhoria da eficiência hidráulica proporcionada pelo fato de a bomba operar submersa, em condições mais favoráveis de alimentação do fluido.
O que é uma bomba submersa do ponto de vista hidráulico
Do ponto de vista hidráulico, uma bomba submersa é um equipamento no qual o conjunto hidráulico e normalmente também o motor opera abaixo do nível do líquido bombeado. Isso significa que o fluido chega à entrada do impulsor sob pressão positiva, resultante da coluna líquida acima da bomba.
Essa condição difere de forma fundamental das bombas de superfície, que dependem de uma linha de sucção para conduzir o fluido até o impulsor. Em termos práticos, enquanto sistemas de superfície precisam “puxar” o líquido, a bomba submersa trabalha com o fluido sendo “empurrado” até a entrada hidráulica, uma situação muito mais favorável do ponto de vista energético.
Essa diferença construtiva influencia diretamente o comportamento do sistema e está na base de conceitos essenciais da hidráulica, como sucção, recalque e NPSH.
Sucção e recalque
A sucção corresponde à região de entrada do fluido no impulsor da bomba, onde as condições de pressão são determinantes para a estabilidade da operação. O recalque, por sua vez, é a região de saída, onde o fluido já foi pressurizado e segue para o sistema.
Em bombas de superfície, a sucção é um ponto crítico, pois qualquer perda de carga na tubulação ou redução de pressão pode comprometer o desempenho. Na bomba submersa, a sucção ocorre em um ambiente já pressurizado pela própria coluna líquida, reduzindo esse tipo de limitação.
NPSH e risco de cavitação
O NPSH disponível (NPSHa) representa a quantidade de energia efetivamente presente na entrada da bomba, acima da pressão de vapor do líquido, enquanto o NPSH requerido (NPSHr) corresponde à energia mínima que a bomba necessita para operar sem que ocorra vaporização do fluido. Quando o NPSHa se aproxima ou fica abaixo do NPSHr, a pressão local na sucção pode cair a níveis críticos, favorecendo a formação de bolhas de vapor no interior do líquido.
Esse fenômeno, conhecido como cavitação, ocorre tipicamente em condições de sucção desfavoráveis, como aquelas criadas por perdas excessivas na linha de sucção. As bolhas formadas colapsam ao atingir regiões de maior pressão no interior da bomba, provocando perda de eficiência hidráulica, ruído, vibração e danos progressivos ao impulsor. Por isso, a relação entre NPSHa, NPSHr e cavitação é um dos pontos centrais na análise hidráulica de sistemas de bombeamento, especialmente em bombas centrífugas.
( Net Positive Suction Head (NPSH) — The Pump Expert)
Perdas de sucção em sistemas tradicionais e o papel do design submerso
Linha de sucção e perdas de carga
Em bombas de superfície, a presença de uma linha de sucção é um dos principais fatores de penalização hidráulica do sistema. A tubulação de sucção gera perdas de carga por atrito ao longo do comprimento do tubo e também por perdas localizadas, associadas a curvas, válvulas, registros e mudanças de seção.
Essas perdas reduzem a pressão disponível na entrada do impulsor, criando um cenário hidraulicamente desfavorável. Quanto maior a complexidade ou o comprimento da linha de sucção, maior será a queda de pressão nessa região crítica do sistema, aumentando a sensibilidade da bomba a instabilidades operacionais.
NPSH e risco de cavitação
O NPSH disponível (NPSHa) representa a energia efetivamente presente na sucção da bomba, enquanto o NPSH requerido (NPSHr) corresponde à energia mínima necessária para que a bomba opere sem que ocorra vaporização do líquido.
Quando as perdas de sucção reduzem o NPSHa a níveis próximos ou inferiores ao NPSHr, aumenta significativamente o risco de cavitação. Esse fenômeno ocorre quando a pressão local do líquido cai abaixo da sua pressão de vapor, formando bolhas que colapsam ao alcançar regiões de maior pressão.
A cavitação é altamente prejudicial, pois provoca:
- queda de eficiência hidráulica;
- ruído e vibração;
- desgaste acelerado do impulsor;
- redução da vida útil do equipamento.
Esse comportamento é amplamente documentado em literatura técnica de bombeamento e hidráulica industrial.

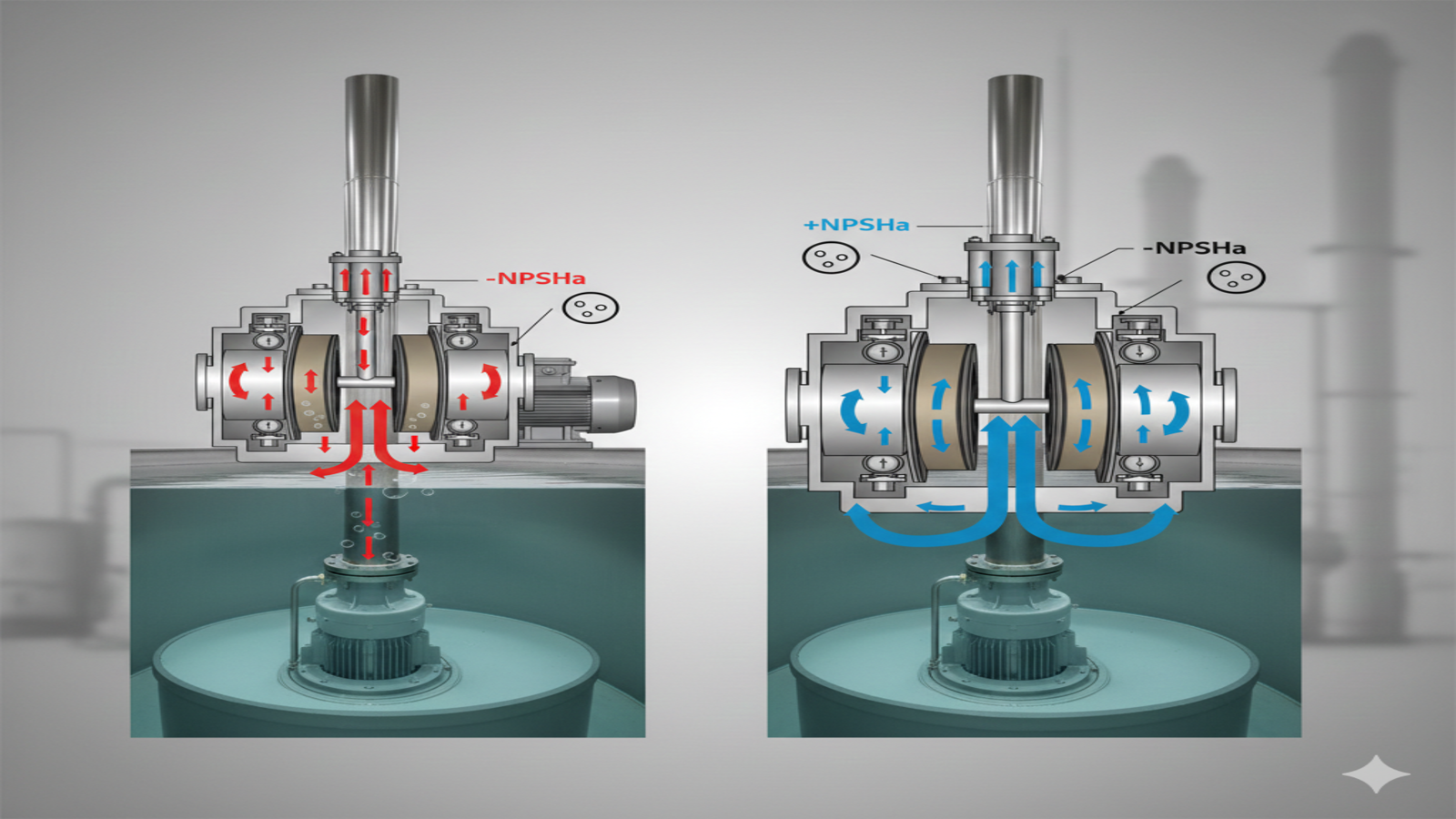

Como a bomba submersa altera esse cenário
O design submerso modifica completamente as condições de sucção do sistema. Ao operar instalada abaixo do nível do líquido, a bomba submersa elimina ou reduz drasticamente a necessidade de uma linha de sucção convencional.
Nessa configuração:
- a entrada do impulsor trabalha sob pressão positiva constante;
- as perdas associadas à sucção praticamente desaparecem;
- o NPSH disponível aumenta de forma natural.
Como resultado direto, a bomba passa a operar mais distante da zona de cavitação, com maior estabilidade hidráulica e menor sensibilidade a variações operacionais.
Como o design da bomba submersa melhora a eficiência hidráulica
Redução da entrada de ar e operação estável
Sistemas de bombeamento de superfície estão sujeitos à entrada de ar por microvazamentos, falhas de vedação ou formação de vórtices na sucção. A presença de ar no fluido compromete a continuidade do escoamento e reduz a eficiência hidráulica do conjunto.
Na bomba submersa, o conjunto hidráulico permanece constantemente cheio, reduzindo drasticamente a possibilidade de entrada de ar. Essa condição favorece uma operação mais estável e previsível, com menor perda de rendimento ao longo do tempo.
Caminho interno do fluido mais curto e otimizado
Outra vantagem do design submerso está no trajeto interno do fluido. Em comparação com bombas de superfície, que dependem de tubulações externas para conduzir o líquido até o impulsor, a bomba submersa apresenta um caminho hidráulico mais curto e direto.
Trajetos mais simples e otimizados reduzem:
- perdas por atrito;
- turbulência interna;
- dissipação desnecessária de energia.
A consequência direta é um maior rendimento hidráulico global do sistema.
Menor cavitação = melhor desempenho
A cavitação não é apenas um problema mecânico, mas também um fator de perda energética. O colapso das bolhas consome energia e desvia parte do trabalho hidráulico que deveria ser convertido em vazão e pressão úteis.
Ao operar com NPSH disponível mais elevado, a bomba submersa se afasta das condições que favorecem a cavitação. Isso resulta em uma operação mais eficiente, com melhor aproveitamento da energia fornecida ao sistema e menor degradação dos componentes hidráulicos.
Conclusão
Do ponto de vista hidráulico, a bomba submersa apresenta vantagens claras em relação a sistemas tradicionais de superfície. Ao eliminar a linha de sucção, o design submerso reduz significativamente as perdas de carga associadas à entrada do fluido.
Esse arranjo construtivo aumenta o NPSH disponível, diminui o risco de cavitação e cria condições mais estáveis para o funcionamento do conjunto hidráulico. Além disso, trajetos internos mais curtos e a ausência de entrada de ar contribuem diretamente para a melhoria da eficiência hidráulica do sistema.
Esses fatores explicam por que, em termos de engenharia, o design submerso é uma solução eficaz para reduzir perdas de sucção e elevar o desempenho hidráulico de uma bomba submersa.
