A automação de sistemas industriais de fluidos depende de componentes capazes de controlar a passagem de líquidos e gases com precisão, repetibilidade e resposta rápida. Nesse cenário, a válvula solenoide é um dos elementos mais utilizados para executar comandos automáticos de abertura e fechamento de fluxo, integrando sinais elétricos com atuação mecânica no circuito hidráulico.
Neste artigo, vamos abordar o conceito, o funcionamento e o papel funcional da válvula solenoide em sistemas industriais. Além disso, explicaremos sua função em sistemas de escorva, onde o controle do enchimento da sucção e o bloqueio de ar são determinantes para a segurança e a confiabilidade de bombas centrífugas.
O que é uma válvula solenoide
A válvula solenoide é um dispositivo eletromecânico projetado para abrir ou fechar a passagem de um fluido em resposta a um comando elétrico. Na prática, ela funciona como um “atuador de fluxo”: recebe energia elétrica (ou um sinal de controle) e muda de estado para permitir ou bloquear a passagem no corpo hidráulico.
Os elementos constitutivos mais comuns são:
- Bobina (solenoide): componente elétrico que, ao ser energizado, gera um campo magnético.
- Núcleo móvel (êmbolo/plunger): parte metálica que se desloca sob a ação do campo magnético.
- Vedação e assento: região responsável pela estanqueidade quando a válvula está fechada.
- Corpo hidráulico: estrutura interna por onde o fluido escoa, com canais e conexões.
Em automação industrial, a válvula solenoide é um elemento de comando. Ela pode ser acionada por painéis elétricos, relés e CLPs, permitindo que o controle do fluxo seja incorporado a rotinas do processo, intertravamentos e sequências automáticas. Isso facilita a sincronização com bombas, sensores e outros dispositivos, garantindo repetibilidade do ciclo e redução de intervenção manual.
Como funciona uma válvula solenoide

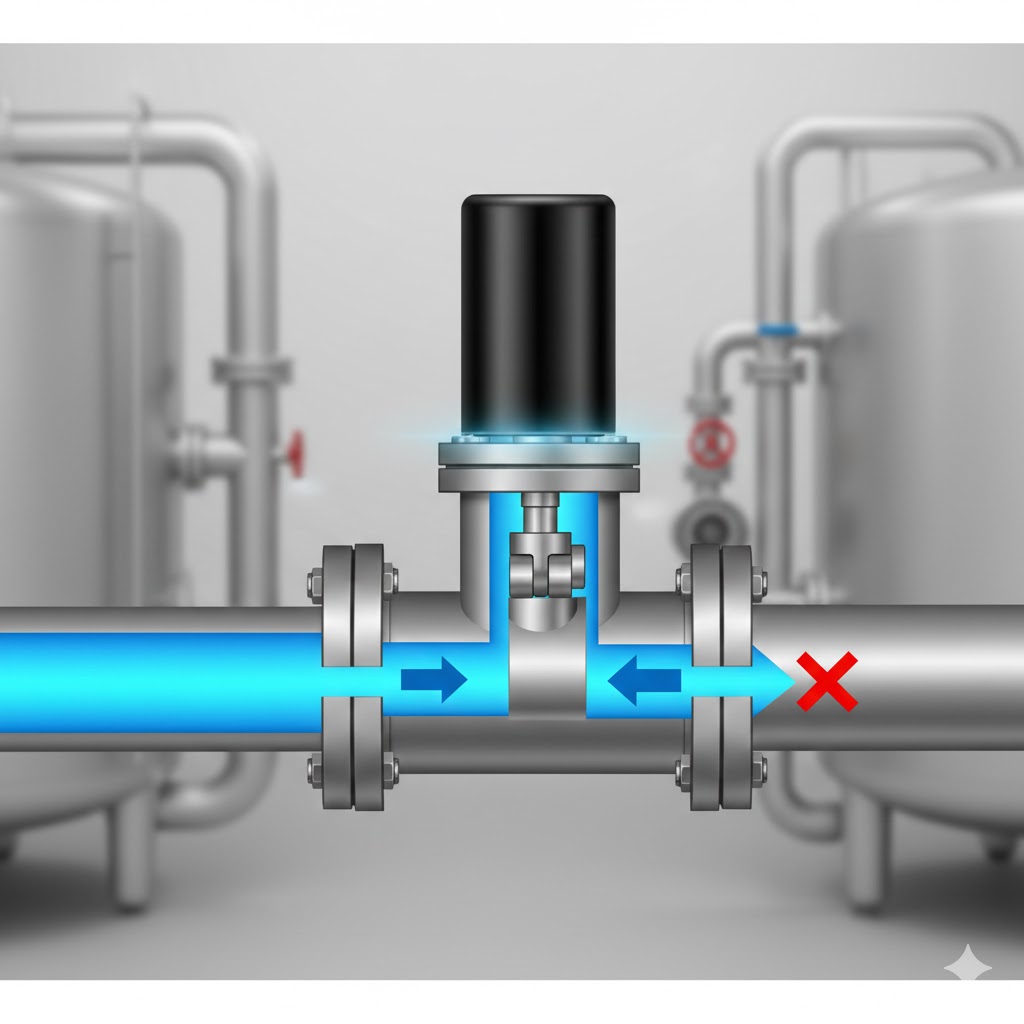

O princípio de operação da válvula solenoide é a conversão de energia elétrica em movimento mecânico. Ao energizar a bobina, forma-se um campo magnético que exerce força sobre o núcleo móvel. Esse núcleo se desloca e altera a posição do conjunto de vedação, abrindo ou bloqueando a passagem do fluido no corpo hidráulico.
De forma resumida, o ciclo típico é:
- energização da bobina → geração de campo magnético;
- deslocamento do núcleo → mudança de estado (abre/fecha);
- desenergização → retorno do núcleo à posição original (geralmente por mola e/ou equilíbrio de forças), restabelecendo a vedação e interrompendo o fluxo.
Essa atuação é rápida, repetitiva e controlada eletricamente, o que torna a válvula solenoide adequada para processos que exigem precisão e automatização. Fonte: U.S. NRC (PDF)
Papel da válvula solenoide em sistemas industriais

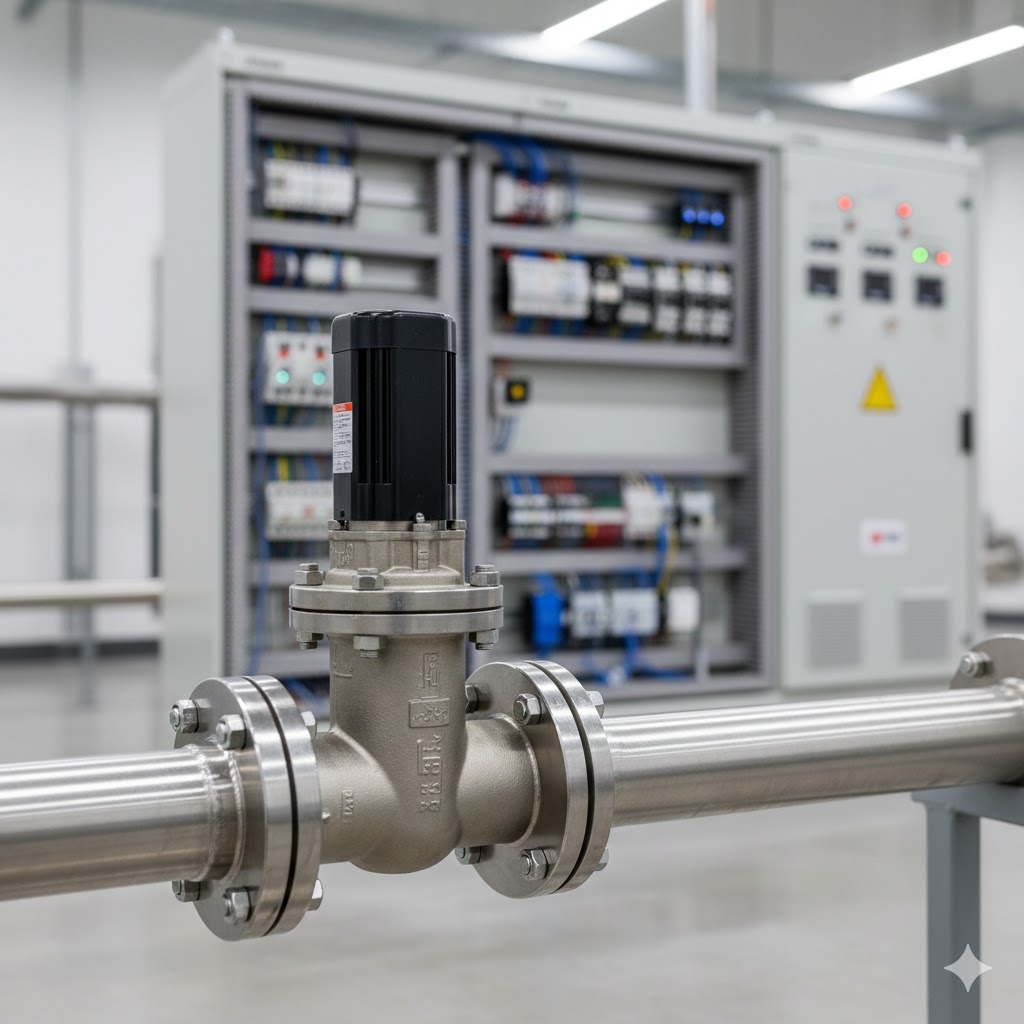

Em sistemas industriais, a válvula solenoide cumpre a função de controle automático da passagem de fluido. Em vez de depender de operação manual, o processo define quando a válvula deve abrir ou fechar com base em lógica de comando muitas vezes coordenada por CLPs, relés e rotinas de segurança.
Essa integração permite sincronizar a válvula solenoide com bombas e outros elementos do circuito hidráulico. Por exemplo, a válvula pode liberar a passagem apenas quando condições de nível, pressão ou permissivos elétricos forem atendidos, e pode bloquear o fluxo imediatamente quando o sistema exigir isolamento. Em processos com repetibilidade alta, esse controle automático reduz variação operacional e melhora a previsibilidade do sistema.
Função da válvula solenoide em sistemas de escorva
Controle do enchimento da linha de sucção
Em sistemas de escorva, a válvula solenoide pode controlar a entrada de líquido para o enchimento da linha de sucção e do corpo da bomba antes da partida. O objetivo técnico é assegurar que a bomba esteja preenchida e que o caminho de sucção esteja livre de ar, evitando falhas no bombeamento logo no início da operação.
Bombas centrífugas, quando instaladas acima do nível do líquido, precisam ser escorvadas para operar corretamente, pois a presença de ar na sucção compromete a formação de fluxo e pode levar a condição de funcionamento inadequada. Fonte: NDSU
Isolamento automático do sistema após a escorva
Após a escorva, a válvula pode atuar no fechamento automático do circuito, isolando a linha e prevenindo a entrada de ar na sucção. Esse isolamento ajuda a manter a coluna líquida necessária para a bomba centrífuga, reduzindo a chance de desescorva entre partidas e paradas e aumentando a confiabilidade operacional.
Apoio à automação do processo de escorva
A válvula solenoide também é peça-chave quando a escorva é automatizada. Ela pode ser comandada por sensores de nível, temporizadores ou CLPs para executar uma sequência consistente: permitir enchimento, confirmar condição, isolar e liberar a partida. Isso reduz falhas humanas no procedimento de partida e padroniza o processo em rotinas repetitivas.
Quer entender em mais detalhes como funciona um sistema de escorva e por que ele é essencial em bombas centrífugas industriais? Acesse nosso artigo completo sobre sistema de escorva e aprofunde-se no tema.
importância da válvula solenoide para segurança e confiabilidade do sistema
A automação proporcionada pela válvula solenoide contribui diretamente para segurança e confiabilidade. Em sistemas de bombeamento, ela pode evitar condições críticas, como partidas sem enchimento adequado, bloqueando ou permitindo fluxo apenas quando o sistema está em condição segura.
Além disso, por ser um componente de atuação rápida e repetitiva, a válvula solenoide reduz riscos durante partidas e paradas e ajuda a preservar a vida útil do conjunto hidráulico. Em operações contínuas, esse tipo de controle automático tende a reduzir eventos de instabilidade, minimizar falhas operacionais e melhorar a consistência do processo.
Conclusão
A válvula solenoide é um componente essencial de controle automático em sistemas industriais de fluidos. Seu acionamento eletromecânico permite abrir e fechar o fluxo com rapidez e repetibilidade, integrando-se com painéis elétricos, relés e CLPs para sincronização com bombas e rotinas do processo.
Em sistemas de escorva, seu papel é especialmente funcional: controlar o enchimento da sucção, isolar automaticamente o sistema após a escorva e apoiar sequências automáticas que reduzem falhas humanas. No conjunto, a válvula solenoide se consolida como elemento-chave para automação, segurança e confiabilidade do processo.
