Em diversos processos industriais, líquidos são armazenados e transportados em recipientes como tambores e containers. A transferência desses fluidos para linhas de produção, sistemas de mistura ou outros equipamentos exige soluções capazes de retirar o líquido desses recipientes de forma segura e controlada.
Nesse contexto surge o conceito de bomba tambor, um tipo de equipamento projetado para realizar a transferência de líquidos diretamente a partir de recipientes industriais. Essas bombas permitem retirar o fluido do interior do tambor e conduzi-lo para outro ponto do processo, mantendo controle sobre o fluxo e evitando operações manuais que poderiam comprometer segurança e eficiência.
Entre os diferentes tipos de bomba tambor existentes, um dos modelos mais utilizados em ambientes industriais é a bomba de diafragma pneumática, também conhecida como bomba de duplo diafragma. Este artigo explica o que caracteriza esse tipo de bomba, quais são seus principais componentes e como ocorre o ciclo de sucção e recalque responsável pelo bombeamento do fluido.
Bomba tambor: o que é
A bomba tambor é um equipamento projetado para retirar ou transferir líquidos armazenados em recipientes industriais, como tambores metálicos, bombonas ou containers. Seu objetivo é permitir que o fluido seja removido do recipiente e conduzido para outro ponto do sistema de forma controlada.
Entre os diferentes princípios de funcionamento utilizados nesse tipo de equipamento, o modelo de diafragma pneumático é bastante comum. Nesse caso, o bombeamento ocorre por meio de um sistema acionado por ar comprimido, que movimenta diafragmas flexíveis responsáveis por criar ciclos alternados de sucção e descarga do fluido.
Do ponto de vista hidráulico, esse tipo de bomba pertence à categoria das bombas de deslocamento positivo. Isso significa que o fluido é movimentado por ciclos de deslocamento de volume dentro da bomba, ao invés de depender da aceleração do fluido como ocorre em bombas centrífugas.
Esse princípio permite que o sistema realize o bombeamento mesmo quando existe presença de ar na linha ou quando o fluido precisa ser puxado a partir do interior do recipiente, característica que torna a bomba tambor adequada para operações de transferência.
Bomba tambor (diafragma): principais componentes
Conjunto pneumático
O funcionamento da bomba de diafragma depende de uma fonte de energia pneumática. Nesse tipo de equipamento, o ar comprimido atua como o elemento responsável por acionar o ciclo de bombeamento.
Uma válvula distribuidora de ar alterna o fluxo de ar comprimido entre duas câmaras internas da bomba. Essa alternância controla o movimento dos diafragmas, fazendo com que eles se movimentem de forma alternada e produzam o ciclo de sucção e recalque.
Diafragmas e câmaras de bombeamento
Os diafragmas são membranas flexíveis que se deformam conforme recebem pressão do ar comprimido. Cada diafragma delimita uma câmara de bombeamento, onde o fluido é movimentado.
Quando o diafragma se desloca para trás, ocorre aumento de volume na câmara e criação de depressão, o que provoca a sucção do fluido. Quando o diafragma avança, o volume da câmara diminui e o fluido é empurrado para a linha de descarga.
Esse movimento alternado dos diafragmas substitui o papel de pistões ou rotores presentes em outros tipos de bombas.
Válvulas internas de retenção
Para garantir que o fluido se mova apenas em um sentido, a bomba utiliza válvulas internas de retenção, também conhecidas como check valves.
Essas válvulas se abrem ou se fecham automaticamente conforme a diferença de pressão gerada dentro das câmaras de bombeamento. Durante a sucção, a válvula de entrada se abre permitindo a entrada do fluido, enquanto a válvula de saída permanece fechada. Durante o recalque, ocorre o inverso.
Esse sistema garante que o fluxo do fluido seja direcionado corretamente ao longo de todo o ciclo de bombeamento.

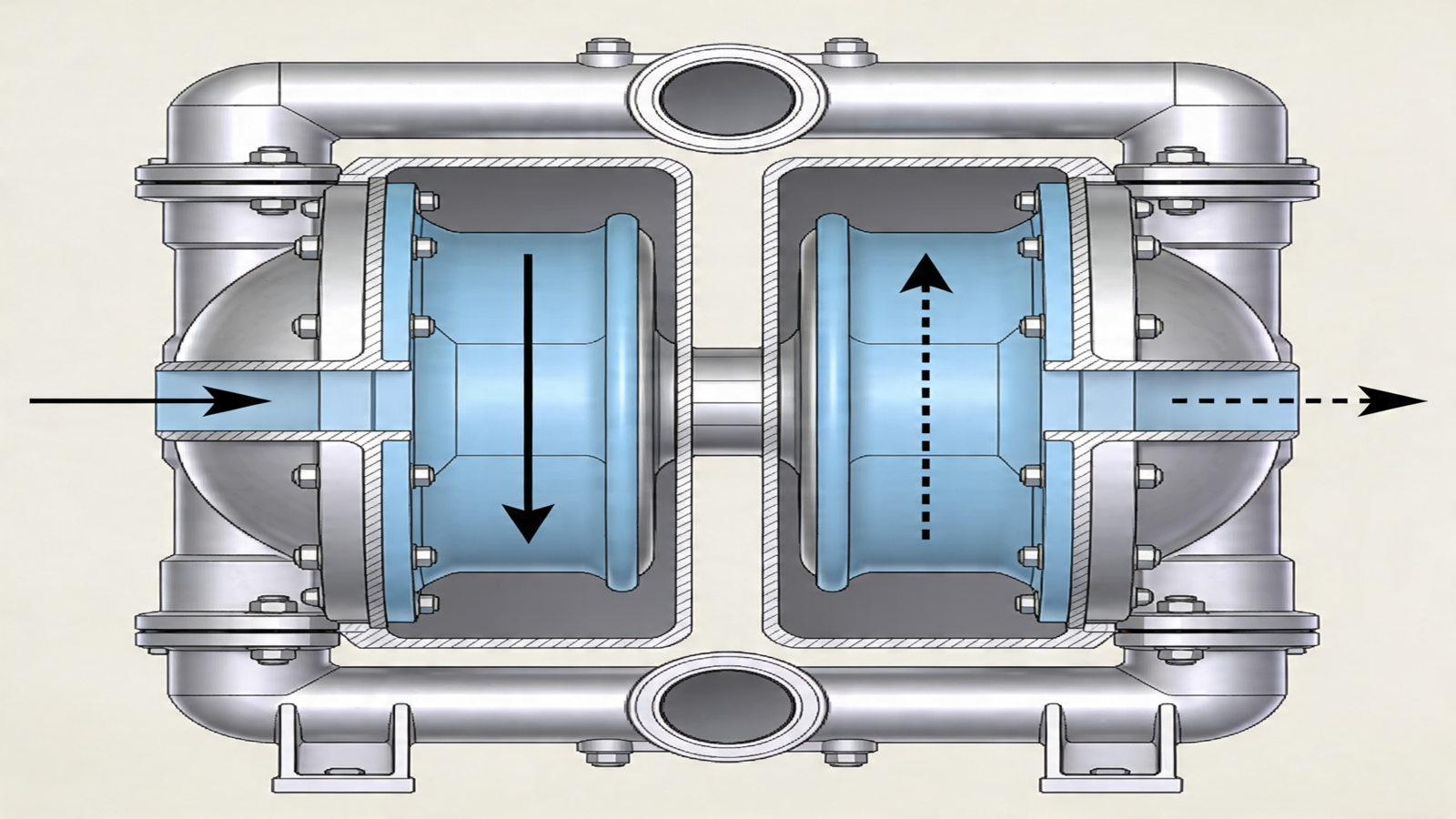

Bomba tambor (diafragma): como funciona
Etapa 1: sucção em uma câmara
O ciclo de funcionamento da bomba tambor de diafragma começa quando o ar comprimido é direcionado para uma das câmaras pneumáticas do equipamento. A pressão do ar faz com que um dos diafragmas se desloque para trás, aumentando o volume da câmara de bombeamento correspondente.
Esse aumento de volume gera uma depressão interna, o que provoca a sucção do fluido para dentro da câmara. Nesse momento, a válvula de retenção de entrada se abre automaticamente, permitindo que o líquido entre na bomba, enquanto a válvula de saída permanece fechada para impedir o retorno do fluido.
Etapa 2: recalque na outra câmara
Enquanto uma das câmaras realiza o processo de sucção, a outra câmara executa a etapa de recalque. Nessa fase, o ar comprimido pressiona o diafragma no sentido oposto, reduzindo o volume da câmara e empurrando o fluido em direção à saída da bomba.
Durante esse movimento, a válvula de retenção de saída se abre, permitindo que o fluido seja direcionado para a linha de descarga, enquanto a válvula de entrada se fecha para evitar retorno. Esse mecanismo garante que o fluxo siga sempre em um único sentido.
Etapa 3: inversão automática do ciclo
Quando o diafragma completa seu curso, a válvula distribuidora de ar alterna automaticamente o fluxo de ar comprimido para a outra câmara pneumática da bomba.
Com essa inversão, os papéis das câmaras se trocam: a câmara que estava realizando sucção passa a executar recalque, enquanto a outra inicia um novo ciclo de sucção. Esse processo ocorre de forma contínua enquanto houver fornecimento de ar comprimido ao equipamento.
Como resultado, a bomba tambor de diafragma opera em ciclos alternados, gerando um fluxo pulsante característico desse tipo de bomba. Esse comportamento é típico de bombas de deslocamento positivo acionadas por sistemas pneumáticos.
Fonte: U.S. Department of Energy
Bomba tambor: o que esse funcionamento permite na prática
O princípio de funcionamento da bomba tambor de diafragma gera algumas características operacionais importantes.
Uma delas é a capacidade de autoaspiração, que permite que a bomba inicie o bombeamento mesmo quando há presença de ar na linha de sucção. Como o sistema trabalha por deslocamento positivo e cria depressão nas câmaras, o fluido pode ser puxado do recipiente mesmo sem estar previamente presente na linha.
Outra característica relevante é a possibilidade de operação a seco por períodos limitados. Como não existe contato direto entre partes rotativas metálicas e o fluido bombeado, o equipamento pode suportar momentaneamente a ausência de líquido sem sofrer danos imediatos — algo que não ocorre em muitos outros tipos de bomba.
Além disso, a vazão e o ritmo de bombeamento podem ser ajustados por meio da regulagem do fornecimento de ar comprimido. Ao controlar a pressão ou o volume de ar fornecido ao sistema, é possível alterar a frequência dos ciclos de bombeamento.
Por fim, o desempenho e a durabilidade da bomba dependem diretamente da compatibilidade entre os materiais da bomba e o fluido transferido. Componentes como corpo da bomba, válvulas internas e diafragmas devem ser selecionados de acordo com as propriedades químicas do fluido, especialmente em ambientes industriais que manipulam produtos corrosivos ou agressivos.
Conclusão
A bomba tambor é uma solução amplamente utilizada para transferência de líquidos armazenados em recipientes industriais. No caso do modelo de diafragma pneumático, o funcionamento ocorre por meio de um sistema de deslocamento positivo acionado por ar comprimido.
O bombeamento é realizado através da alternância de dois diafragmas que criam ciclos sucessivos de sucção e recalque, enquanto válvulas de retenção garantem que o fluido se mova sempre em um único sentido. A válvula distribuidora de ar controla a alternância das câmaras, permitindo que o ciclo se repita continuamente durante a operação.
Compreender esse funcionamento é fundamental para especificar corretamente o equipamento e garantir operação segura e eficiente. O entendimento do ciclo de bombeamento e dos componentes envolvidos contribui para melhor seleção, instalação e manutenção do sistema.
